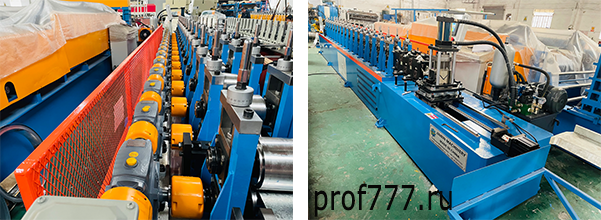

Скоростная линия для производства L профилей JB40-60

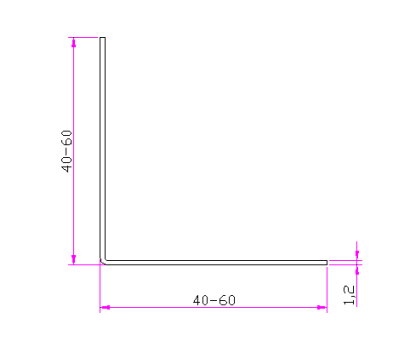

Чертеж:
Основные характиристики линии:
|
Толщина металла
|
0.9-1,2мм
|
|
Размер профиля
|
40*40мм 60*40мм 60*60мм
|
|
Материал
|
Оцинкованная сталь
|
|
Ширина заготовки
|
По чертежам
|
|
Скорость производства
|
До 45 м/мин
|
|
Кол-во рабочих клетей
|
16 клетей формовки + 3 клети правки
|
|
Материал роликов
|
Cr12MoV
|
|
Обработка поверхности роликов
|
Термообработка и полировка, HRC60
|
|
Диаметр валов
|
Φ58мм
|
|
Материал валов
|
Cr 40
|
|
Режим передачи
|
Через редуктор отдельными карданами
|
|
Способ резки
|
Летучий рез, гидравлический
При изготовлении профилей разных размеров нет необходимости менять нож, достаточно отрегулировать только ширину подачи металла.
|
|
Способ пробивки
|
Летучая пробивка, гидравлический
В момент отрезка пробивает сразу 2 отверстия с помощью пуансонов.
Когда перфорация не требуется, пуансоны можно снять.
|
|
Питание
|
380 В, 50 Гц, 3 Фазы
|
|
Мощность
|
7.5кВт двигатель станка + 7.5кВт насос + 1.3кВт мотор для отрезка
|
Технология производства и состав линии:

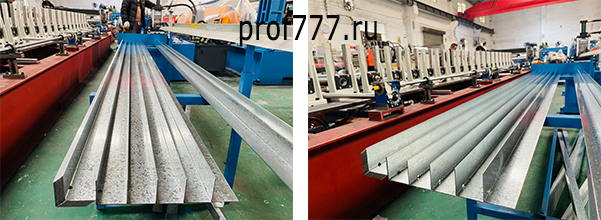

Процесс технологии производства: Рулон материала – размотка – профилирование – резка – готовый профиль
Состав линии:
Разматыватель 1шт
Плита введения металла 1шт
Профилегибочный станок 1шт
Отрезное устройство 1шт
Система автоматического управления (САУ) 1шт
Система гидравлической резки 1шт 7,5кВт.
Приемный стол 1шт
Срок изготовления:60 дней |
