Оборудование для производства профнастила модель HC44

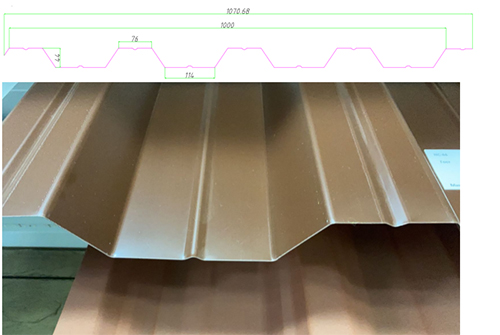

Чертеж HC44:

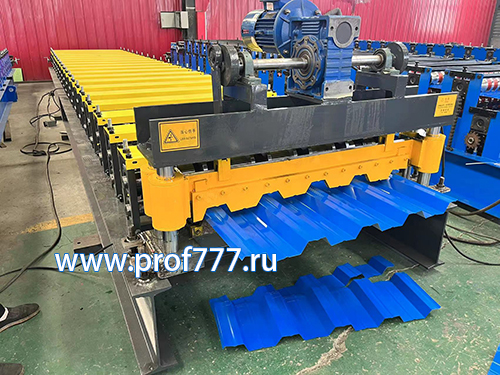

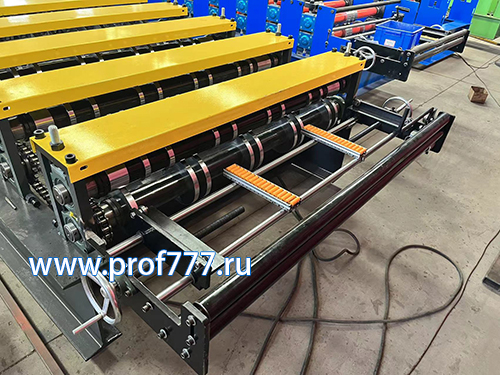

Вид станка для производства профнастила НС44:

Основные характиристики оборудования:

Толщина металла:0.35 ~0.8мм

Ширина Обработки металла: 1250мм

Скорость производства:0~15м/мин

Кол-во рабочих клетей: 20клетей

Цепь: 2 дюйма

Диаметр клетей:Φ80мм

Мощность: 11кВт+4.0кВт

Технология производства и состав линии:

Процесс технологии производства:

подача металла---профилегиб----гидра-вырезание----готовый профнастил

Состав линии:

Разматыватель

Стан профилегибочный

Автоматическое отрезное устройство

Система управления

Гидравлическая станция

Приемный стол

Счётчик

Разматыватель механический или автоматический(по желанию клиента)

Станпрофилегибочный

Предназначен для последовательного гиба  и  формовки  полосы  проката  до  требуемой  конфигурации  профиля.  На  ра  ме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное у стройство, электропривод.

Отрезноеустройство(автоматическое)

Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.Это устройсиво входит ножа 2шт.(материал из Gcr12 )

Система гидравлическая

Применение  топливный   насос  зубчатки  в  управлении,          введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резкеметалла.

Состов : гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары. Мощность двигателя топливного насоса:4kw

Норма гидросмесь:46#

Система автоматического управления(САУ)

Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен

жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).

Достоинства САУ:

-обеспечивает плавный пуск-стоп линии (пуск линии без рывков);

-нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;

-отсутствуют пусковые токи, вызывающие поломки электрической схемы);

-обеспечивает долговечность эксплуатации (щадящий режим);

-увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);

-обеспечивает точность реза по длине +1мм на 6м профил

Приемный стол на 6 метров.

Срок изготовления 40 дней.
