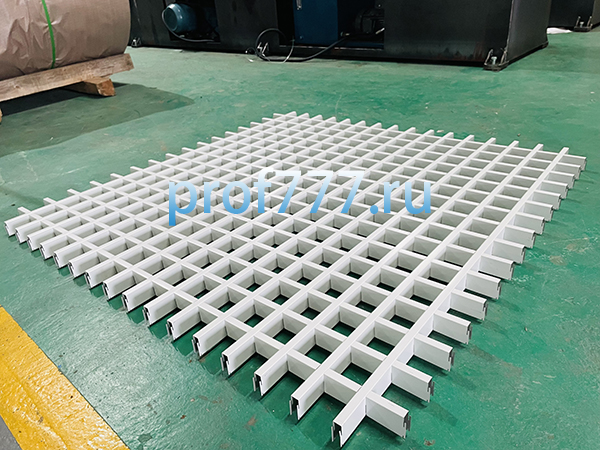

Оборудование для производства подвесных потолков Грильято

Общая информация:

1. Оцинкованная сталь с полимерным покрытием / Алюминий
2. Толщина материала 0.30 – 0.40 мм
3. Размер профиля U15x37 / U15x47 мм (Main & Cross)
4. Расстояние пробивки 50/60/75/86/100/120/150/200 мм (8 размеров)
5. Длина реза 592.2 мм (один размер)
6. Скорость производственной линии 20 м/мин.

Производственный процесс:
Рулон → Размотка → Выравнивание → Пробивка → Резка → Профилирование → Выгрузка → Готовый профиль

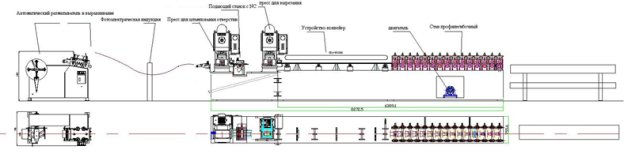

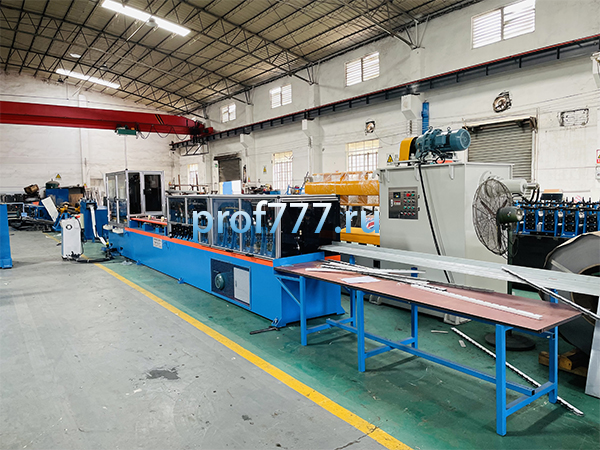

Одна производственная линия состоит из следующих частей:
1. Автоматический разматыватель с выравниванием 1 шт.
Грузоподъемность 2 т.
Внутренний диаметр рулона 508 мм
Ручное затягивание рулона

2.Выравнивающие валки – 7 шт.
Термическая обработка для твердости валков
Мощность двигателя 0.75 кВт; 380В, 50Гц, 3фз

Фотоэлектрический датчик 1 шт.

Сигнальное устройство с функцией старт-стоп,используемое для управления скоростью размотки.

3. Пресс для вырубки 1 шт.

Бренд: OKADA

Модель: GF-10E

Инструмент для вырубки – 4 комплекта

Шаг пробивки 50/60/75/86/100/120/150/200 мм (8 размеров)

Мощность пресса 10 т.

Мощность двигателя – 3KW

Производительность – 150-250 ударов/мин

4. Подающее устройство с NC (ЧПУ) 1 шт.

Тип NC: NC-200

Ширина подачи металла – 200 мм

Серводвигатель YASKAWA; 0.85 кВт

Толщина загружаемого материала 0.30 - 0.40 мм

Длина регулируется

5. Отрезной пресс 1 шт.

Бренд: OKADA

Модель: GF-5E

Мощность пресса 5 т.

Инструмент для резки – 2 комплекта

Мощность двигателя – 2.2 кВт

Производительность – 400 ударов/мин

6. Конвейер 1 шт.
Мощность двигателя 0.4 кВт

Ширина ленты подачи автоматически регулируется: 88/108mm

7. Стан профилегибочный 1 шт.

Формовочные валки: 14 клетей

Материал клетей: 9CR2MO Вакуумная термообработка, внутреннее отверстие для тонкой шлифовки, хромированная тонкая полировка

Материал: CR 40, закалка и отпуск, токарная обработка

Портальная рама: 40 мм

Толщина пола: 16 мм

Толщина боковой панели: 8 мм

Подшипник: HRB
Мощность двигателя 3.7 кВт

Система трансмиссии: шестеренки и цепи
Скорость формовки примерно 0-20 м/мин.
8. Приемный стол 1 шт.
Длина стола – 6 м; без питания

9. Система автоматического управления (САУ) 1 шт.

Сенсорный экран: Delta 7 дюймов

PLC: Mitsubishi, Japan 30

Инвертор: Mitsubishi, Япония

Марка контактора: Schneider

Источник питания 380В, 50Гц, 3ф
