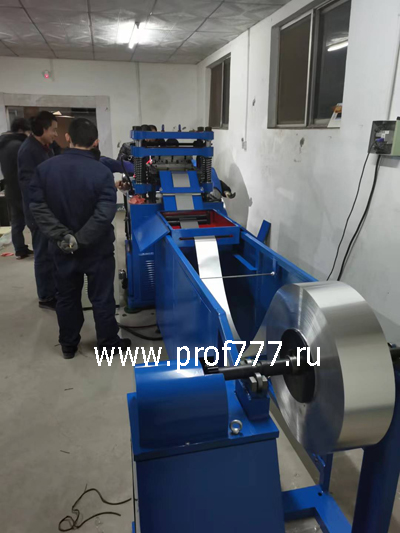

Оборудование для формовки лент охлаждения модель JBF300

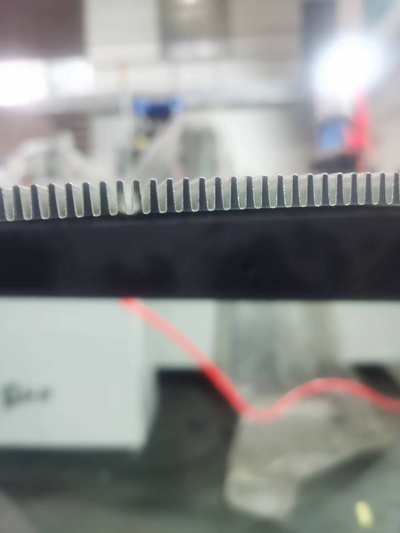

Виды продукции:

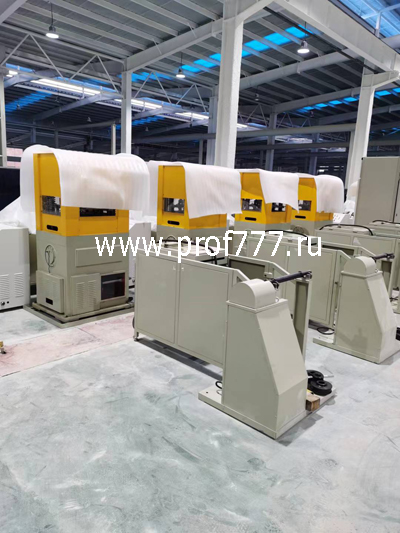

Состав оборудования
Автоматический разматыватель
Смазочное устройство
Формовочная машина
Сервоавтоматический автомат для резки
Система автоматического управления
Характеристики
|
Формовочная машина
|
|
Толщина материала
|
Мах до 0,25мм Алюминиевая полоса
|
|
Шаг
|
5,5 мм
|
|
Максимальная ширина лента
|
300 мм
|
|
Максимальная высота лента
|
10,3мм
|
|
Скорость вращения шпинделя
|
Регулировка скорости преобразования частоты 0-146 об.мин
|
|
Размер
|
1000×800×1600мм
|
|
Вес
|
1600кг
|
|
Автоматический разматыватель
|
|
Максимальная ширина лента
|
300мм
|
|
Максимальный наружный диаметр рулона материала
|
1200 мм
|
|
Диапазон внутреннего диаметра рулона материала
|
75-300мм
|
|
Напряжение
|
380 В±10%; 50 Гц±2%
|
|
Скорость подачи
|
0-5000 мм/мин
|
|
Размер станки
|
860×680×980мм
|
|
Вес
|
246кг
|
|
Серворежущий станок
|
|
Максимальная ширина резки
|
300 мм
|
|
Частота резания
|
0-30 раз/мин
|
|
Высота резки
|
1-12 мм
|
|
Давление источника воздуха
|
0,4-0,8 МПа
|
|
Размер станки
|
650×560×1200мм
|
|
Вес
|
135кг
|
|
Электронная система управления
|
|
Шаговый двигатель
|
4.45кВт
|
|
Главный двигатель
|
4 кВт
|
|
Мощность двигателя для разматыватель
|
0,37 кВт
|
|
Серводвигатель
|
0,4кВт
|
|
Электрическая марка
|
Schneider
|
|
PLC
|
Mitsubishi
|
|
Запчасти
|
|
Штифтовый вал
|
4шт
|
|
Втулка
|
4шт
|
|
Игольчатый ролик
|
100шт
|
|
Пружина
|
24шт
|
|
Гаечный ключ
|
1 шт
|
|
|
|
Требования к месту размещения оборудования
|
|
Общая мощность
|
Трехфазного переменного тока 380 В 50 Гц
4,8 кВт
|
|
|
Площадь размещения оборудования
|
1000мм*5500мм.
|
|
|
Давление источника воздуха
|
0,4-0,8 МПа
Давление подачи воздуха поддерживается на уровне около 0,4 МПа
|
|
Срок изготовления:30 дней
Условия платежа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта , 70% оплачивается Покупателем после провери на заводе в Китае.
Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена на год.
|
