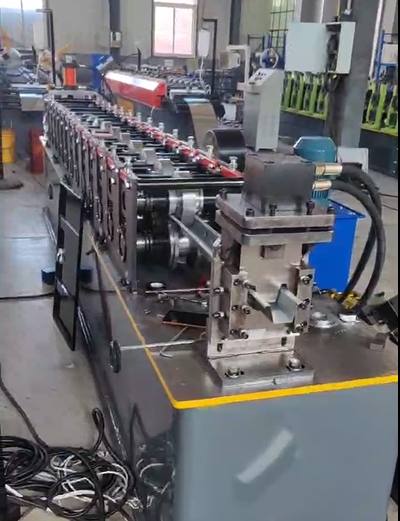

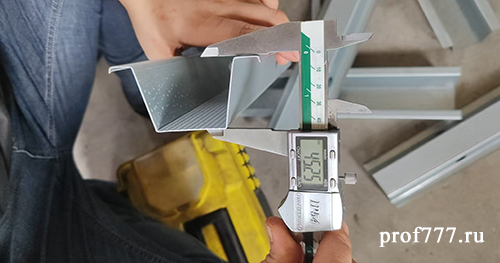

Линия для производства шляпного профиля ЛСТК модель JB45X45

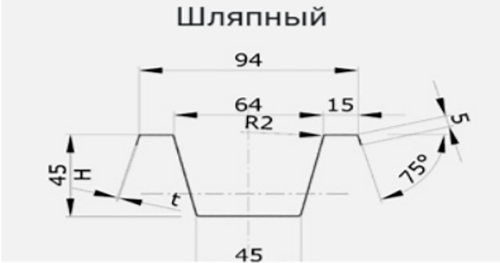

Чертеж:
Технология производства:
Размотка рудонного металла– перфорация–профилирование – резка – приема готовых профилей
Технические разматыватель
|
Толщина металла
|
0.6-0.8mm
|
|
Ширина заготовки
|
По чертежам
|
|
Скорость производства
|
4-5m/min
|
|
Кол-во рабочих клетей
|
13 клетей (12 клетей для проката+1 клеть для теснения перфорации)
|
|
Диаметр валы
|
Ф70 мм
|
|
Материал валы
|
Сталь №45
|
|
Материал роликов для прокатка
|
Сталь 45 с закалкой и
хромированием
|
|
Маиериал ролика для теснения
|
Cr12
|
|
Материал ножа
|
Cr12
|
|
Питание
|
380 V 50 HZ
|
|
Мощность серводвигателя
|
5.5 кВт.
|
|
Мощность гидранасоса
|
4кВт .
|
Общие сведения конструкции линии
Механический разматыватель
Предназначен для непрерывной подачи ленты из рулона в прокатный стан . Макс . грузоподъемность – 2000кг
Внутренний диаметр рулона, Ø460-Ø520мм
Макс . Внешний диаметр рулона - Ø 1300мм
Гидравлический пресс для перфорации
Данное устройство предназначен для перфорации по бокам профиля с обеих сторон . Мощность гидронасоса: 5.5 кВт. Количество штампа для перфорации Ф20: 1 ком
Прокатный станок с отрезным устройством
Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля . На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее
заправочное устройство, электропривод .
Автоматическая система управления (АСУ)
АСУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла . Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций). Программа по марке Delta.
Достоинства АСУ:
Обеспечивает плавный пуск-стоп линии (пуск линии без рывков нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
Отсутствуют пусковые токи, вызывающие поломки электрической схемы);
Обеспечивает долговечность эксплуатации (щадящий режим);
Увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);
Обеспечивает точность реза по длине и .т .
В экране показано русский, английский и китайский язык .
Система гидравлической перфорации:
Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла .
Состов: гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары . Мощность двигателя топливного насоса:4kw. Норма гидросмесь:46#. Мощность: 4 кВт .
Приемный стол
|
