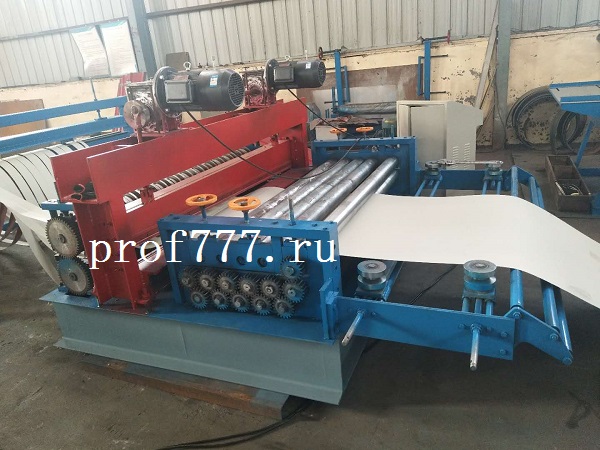

Линия продольной и поперечной резки рулона металла 2.0-6.0mmХ1250
|
Модель управления
|
с помощью ПЛК
|
|
Сталь резки
|
Углеродистая сталь
|
|
Толщина резки стали
|
2,0-6,0мм
|
|
Ширина стали
|
1250мм
|
|
Внутренний диаметр катушки
|
508-760мм(можно заказать по требованию)
|
|
Внешний диаметр катушки
|
До 1600мм
|
|
Вес стали
|
10тонн.
|
|
Диаметр выравнивающего ролика
|
125мм
|
|
Расстояние между выравнивающими роликами
|
135мм
|
|
Количество выравнивающих роликов
|
15шт.
|
|
сталь выравнивающего ролика
|
GCr15
|
|
Размер лезвия
|
Φ260×Φ400×15мм
|
|
Сталь лезвия
|
H13K
|
|
Скорость резки стали
|
До 30 метров за минуту
|
|
Мощность режущего станка
|
55кВт
|
|
Мощность разматывателя
|
110кВт
|
|
Количество полос
|
6мм 5 шт, 4мм 8 шт, 3мм 10шт,2мм 15шт.
|
|
Минимальная ширина резки
|
35мм
|
|
Поперечная резка
|
4-5 штук на длину 4 м в минуту;
7-8 штук на длину 2 м в минуту
|
|
Допуск по длине
|
Плюс и минус 1,5мм
|
|
Допуск по ширине
|
Плюс и минус 0,1мм
|
|
Допуск по диагонали
|
Плюс и минус 2мм
|
|
Точность выпрямления
|
Плюс и минус 2мм
|
|
Ток питания
|
380 В/3 Ч/50 Гц
|

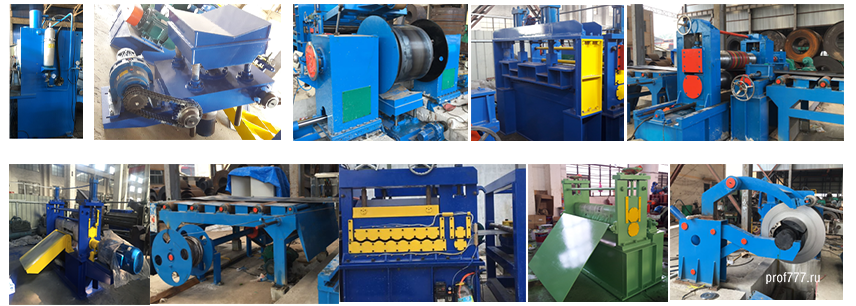

Состав:
Загрузочная тележка для рулонов 1шт.
Устройство для разматывания рулонов с двойной головкой 1шт.
Гидравлический пресс и прижимное устройство 1шт.
Гидравлический резак для рулонов 1шт.
Роликовый стол 1шт.
Боковое направляющее устройство 1шт.
Поперечная резка 1шт.
Устройство для намотки лома 1шт.
Боковое направляющее устройство 1шт.
Выпрямитель 1шт.
Гидравлический резак 1шт.
Приемный стол 1шт.
Натяжная стойка 1шт.
Откатное устройство 1шт.
Выходная тележка для рулонов 1шт.
Гидравлическая система 1шт.
Электрическая система 1шт.
Срок изготовления данной линии: 110 рабочих дней
Контейнеры: 3х40футовые и 1х20футовый |
